SYC錘擊式制樣機
點擊數：1898次
一、 概述
本機是配合液壓強度機、透氣性測定儀制備各種標準幾何形狀的試樣和測定型砂緊實率用。試樣的制備是利用各種標準幾何形狀的試筒（盒），將適量的型砂置于筒（盒）內，施以1公斤米的沖擊功沖制而成的。其結構由機座、大小凸輪、重錘，圓柱型沖頭、刻度尺等部份組成。
二、 技術參數
1. 重錘重量6670±10克
2. 重錘下落高度50±0.5毫米
3. 重錘沖擊次數3次
4. 施于試樣上的功1公斤·米（6670×0.05×3）
5. 試樣規格（附表）
6. 外形尺寸（長×寬×高）：205×215×580毫米
7. 重 量：25公斤

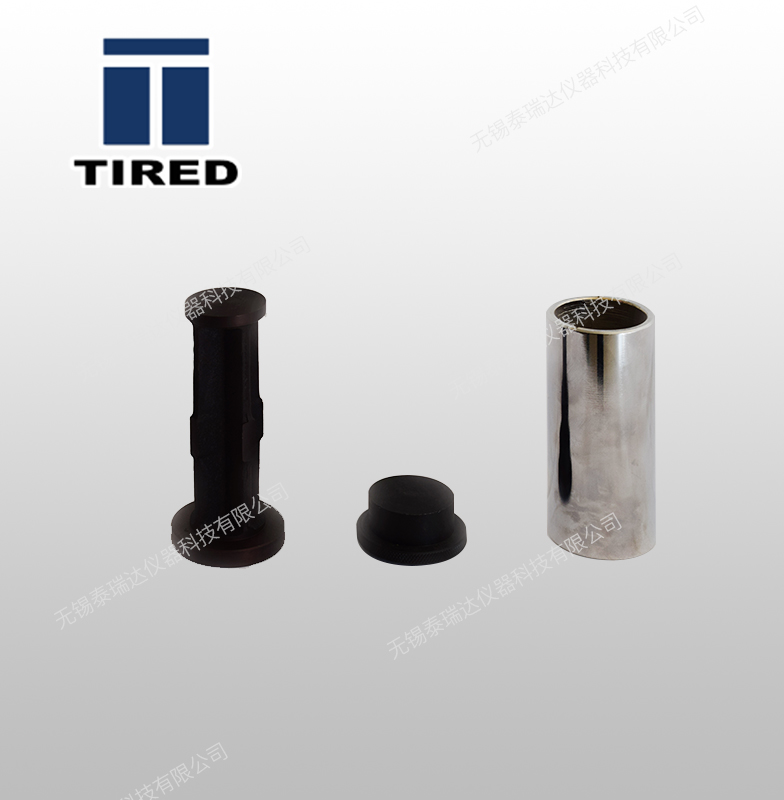

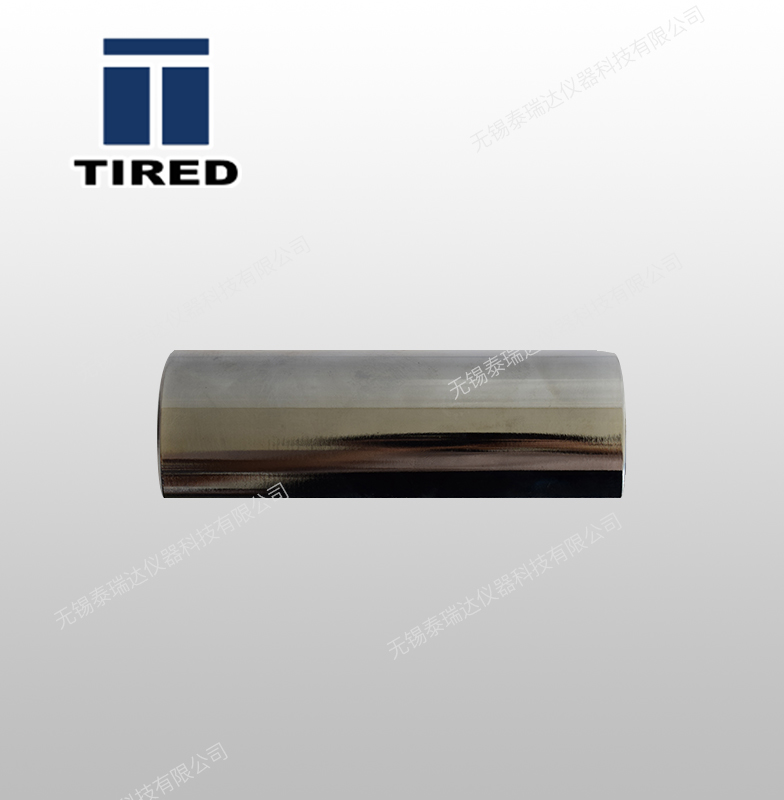

試樣名稱 試樣形狀 試樣尺寸（毫米）
抗壓抗剪試樣 圓柱形 φ50×50
抗拉試樣 腰形 中截面22.3×22.3
抗彎試樣 方柱形 22.3×22.3×150
型砂緊實率測
將型砂通過孔徑為6目篩網篩入高度為140毫米的圓柱形試樣筒內（包括筒座高度20毫米），裝滿后刮板刮平。試樣同樣受三次沖擊，沖桿紅線在制樣機緊實率刻度尺6上的 位置即為該試樣的緊實率。
緊實率 V＝(h0-h1)／h0×100%
V 型砂試樣的緊實率
h0 試樣的原始高度
h1 緊實后試樣高度
